FGB超薄系列

▲嵌入式软件设计，确保功能稳定。

▲安全自检功能：不断进行电路自检，产品元器件故障自动检测确保不向控制设备发送错误信号。

▲数码显示，实时监测显示光栅情况。

▲采用软件程序烧录控制，比传统光栅响应速度快，每一个灯珠发光响应时间仅为: 0.2ms。

▲安装方便：可结合设备任意上下左右安装。

▲超小型设计：产品规格仅为：12mm*25mm。

▲防短接电路纠错设计：全系列产品都可以防短接，错接保护(额定电压24V，不可接220V) ，确保客户意外操作错误。

热线电话：13028835088

在线留言

概述
种类
技术参数
尺寸图
接线图
配件
下载

产品特点
▲嵌入式软件设计，确保功能稳定。

▲安全自检功能：不断进行电路自检，产品元器件故障自动检测确保不向控制设备发送错误信号。

▲数码显示，实时监测显示光栅情况。

▲采用软件程序烧录控制，比传统光栅响应速度快，每一个灯珠发光响应时间仅为: 0.2ms。

▲安装方便：可结合设备任意上下左右安装。

▲超小型设计：产品规格仅为：12mm*25mm。

▲防短接电路纠错设计：全系列产品都可以防短接，错接保护(额定电压24V，不可接220V) ，确保客户意外操作错误。

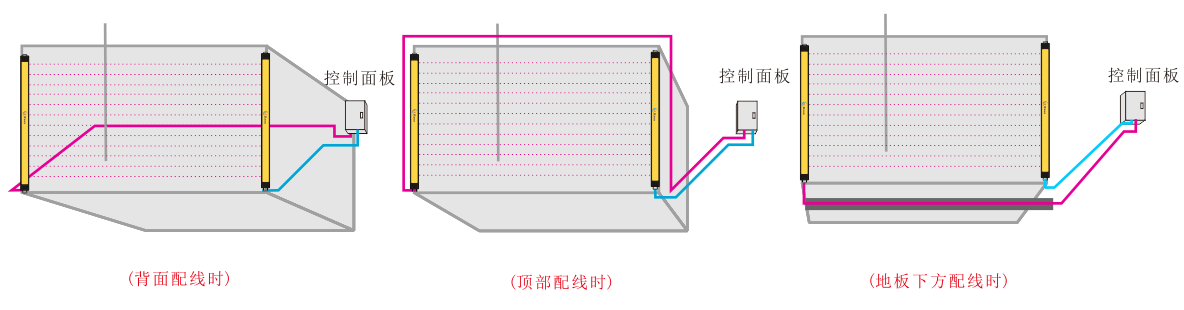

线同步系统（推荐在小型设备上使用)

1.需装配同步线

2.抗干扰能力更加强

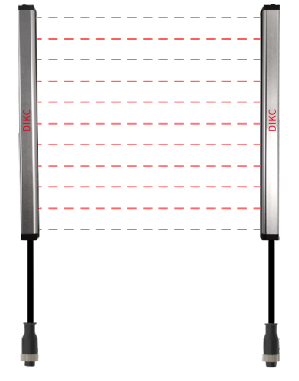

产品外观
通用型安全光栅12mmx25mm

用途		间距系列
到达危险源的距离较近时检测体013mm(手指检测)		10 MM 系列
到达危险源的距离较近时检测体O23mm(手掌检测)		20 MM 系列
到达危险源的距离较近时检测体043mm(手臂.脚、身体检测)		40 MM 系列

根据设备的电源选择适应输出信号

输出形式	光幕状态	受光器指示灯	输出晶体管状态		电压形式
NPN常闭型	通光	亮绿灯	ON	输出电平≤1V	低电平
NPN常闭型	遮光	亮红灯	0FF	悬空，漏电流≤2mA
NPN常开型	通光	亮绿灯	0FF	悬空，漏电流≤2mA
NPN常开型	遮光	亮红灯	0N	输出电平≤1V
PNP常闭型	通光	亮绿灯	ON	输出电平≤24V	高电平
PNP常闭型	遮光	亮红灯	0FF	悬空，漏电流≤2mA
PNP常开型	通光	亮绿灯	0FF	悬空，漏电流≤2mA
PNP常开型	遮光	亮红灯	ON	输出电平≤24V

如需：双NPN常闭，双NPN常开，双PNP常闭，双PNP常开，继电器常开，继电器常闭等各种信号请咨询本公司

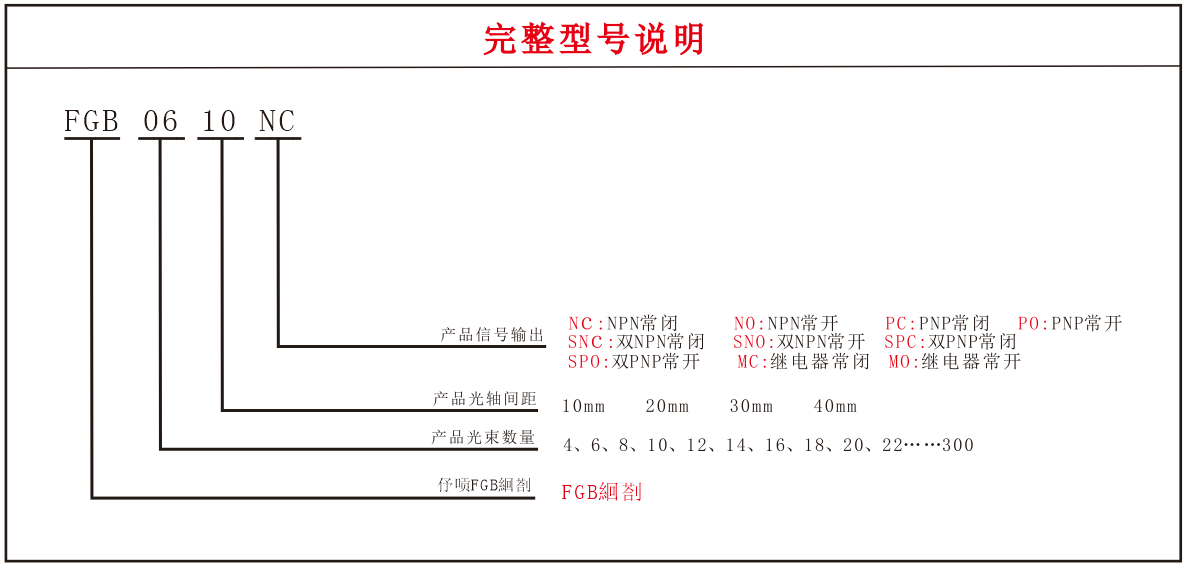

安全光栅型号组成说明

FGB超薄系列选型表

光轴间距	10mm			20mm			40mm
光轴数	型号	保护高度 (mm)	总高度 (mm)	型号	保护高度 (mm)	总高度 (mm)	型号	保护高度 (mm)	总高度 (mm)
4	FGB-0810	70	107	FGB-0620	100	147	FGB-0440	120	172
6	FGB-1010	90	127	FGB-0820	140	187	FGB-0640	200	252
8	FGB-1210	110	147	FGB-1020	180	227	FGB-0840	280	332
10	FGB-1410	130	167	FGB-1220	220	267	FGB-1040	360	412
12	FGB-1610	150	187	FGB-1420	260	307	FGB-1240	440	492
14	FGB-1810	170	207	FGB-1620	300	347	FGB-1440	520	572
16	FGB-2010	190	227	FGB-1820	340	387	FGB-1640	500	552
18	FGB-2210	210	247	FGB-2020	380	427	FGB-1840	580	732
20	FGB-2410	230	267	FGB-2220	420	467	FGB-2040	760	812
22	FGB-2610	250	287	FGB-2420	460	507	FGB-2240	840	892
24	FGB-2810	270	307	FGB-2620	500	547	FGB-2440	920	972
26	FGB-3010	290	327	FGB-2820	540	507	FGB-2640	1000	1062
28	FGB-3210	310	347	FGB-3020	580	547	FGB-2840	1080	1132
30	FGB-3410	330	367	FGB-3220	520	587	FGB-3040	1160	1212
32	FGB-3610	350	387	FGB-3420	560	727	FGB-3240	1240	1292
34	FGB-3810	370	407	FGB-3620	700	767	FGB-3440	1320	1372
36	FGB-4010	390	427	FGB-3820	740	807	FGB-3640	1400	1452
38	FGB-4210	410	447	FGB-4020	780	847	FGB-3840	1480	1532
40	FGB-4410	430	467	FGB-4220	820	887	FGB-4040	1560	1612
42	FGB-4610	450	487	FGB-4420	860	927	FGB-4240	1640	1692
44	FGB-4810	470	507	FGB-4620	900	967	FGB-4440	1720	1772
46	FGB-5010	490	527	FGB-4820	940	1007	FGB-4640	1800	1852
48	FGB-5210	510	547	FGB-5020	980	1047	FGB-4840	1880	1932
50	FGB-5410	530	567	FGB-5220	1020	1087	FGB-5040	1950	2012
52	FGE-5510	550	587	FGB-5420	1060	1127	FGB-5240	2040	2092
54	FGB-6810	570	607	FGB-5620	1100	1167	FGB-5440	2120	2172
56	FGB-6010	590	627	FGB-5820	1140	1207	FGB-5640	2200	2252
58	FGB-6210	610	647	FGB-6020	1180	1247	FGB-5840	2280	2332
60	FGB-6410	630	667	FGB-6220	1220	1287	FGB-6040	2360	2412
62	FGB-6610	550	687	FGB-5420	1250	1327	FGB-6240	2440	2492
64	FGB-6810	670	707	FGB-6620	1300	1367	FGB-6440	2520	2572
66	FGB-7010	690	727	FGB-6820	1340	1407	FGB-6640	2600	2652
68	FGB-7210	710	747	FGB-7020	1380	1447	FGB-5840	2680	2732
70	FGB-7410	730	767	FGB-7220	1420	1487	FGB-7040	2760	2812
72	FGB-7610	760	787	FGB-7420	1460	1527	FGB-7240	2840	2892
注明：此型号产品光轴间距包括10mm#20mm、40m 多种，选型表中未完全体现，如您的选择未在其中，可通过选型规则或联系我们为您选型。

通用规格参数

光轴间距	10mm	20mm	40mm
光栅类型	正面薄型安全光栅
外壳尺寸	12mm×25mm
产品颜色	阳极氧化(银色)
防护等级	IP65/IP67 (可选)
工作电压	10-30VDC
响应时间	≤10Ms
信号输出	NPN/PNP/继电器(可选)
同步类型	光同步/线同步(可选)
保护高度	70mm-2994mm
光轴数量	8-292束	6-148束	4-74束
对射距离	0.01-3米/0.01-5米
光幕形式	对射式
使用环境照明等级	白炽灯：3000Lux以下，阳光：20000Lux
外形材质	铝合金/塑胶/五金
电路保护	电源反接保护/输出短路保护
工作环境温度	-25℃~+70℃(无冻结)
消耗功率	3-8W
存储环境温度	20C.RH≤85%
最大负载电流	200mA

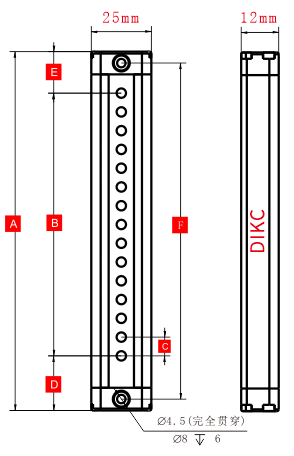

外形尺寸图
主体12mm×25mm

N:代表点数

A:代表外壳总长

B:代表有效高度

C:代表光轴间距

D:代表下盲区（包含端盖)

E:代表上盲区（包含端盖)

F:代表安装孔径

表格如下：

光轴点数	A(总长度）	B(有效长度）	C(光轴间距）	D(下盲区）	E（上盲区）	F(安装中心孔径）
N	B+D+E	N×10-10	10mm	34mm	17mm	A-12mm
N	B+D+E	N×20-20	20mm	29mm	22mm	A-12mm
N	B+D+E	N×30-30	30mm	24mm	27mm	A-12mm
N	B+D+E	N×40-40	40mm	24mm	32mm	A-12mm
