▲适用于狭小的安装空间、小巧美观。
▲采用线同步与光同步两种类型，下单可选。
▲可提供手指、手掌、手臂等多种尺寸检测。
▲多种保护高度，多种输出信号方式可选。
▲具有超强的抗干扰能力。
▲可依据客户各种非标需求进行快速定制。
产品特点
▲机身精巧,孔位式安装,适用于狭小的安装空间。出光面仅为：10mm。
▲嵌入式软件设计，确保功能稳定。
▲采用软件程序烧录控制，比传统光栅响应速度快，每一个灯珠发光响应时间仅为: 0.2ms。
▲超小型设计：产品规格仅为：22mm*10mm。
▲产品全系列可以依据客户需求：可提供无盲区和有盲区产品，确保安全区域更安全。
▲非标定制：可以根据客户要求定制不同信号输出和非标定制要求，可以任意定制智能型光幕。
▲防短接电路纠错设计：全系列产品都可以防短接，错接保护(额定电压24V，不可接220V) ，确保客户意外操作错误。
线同步系统（推荐在小型设备上使用)
1.需装配同步线
2.抗干扰能力更加强
根据设备的电源选择适应输出信号
| 输出形式 | 光幕状态 | 受光器指示灯 | 输出晶体管状态 | 电压形式 | |
| NPN常闭型 | 通光 | 亮绿灯 | 0N | 输出电平≤1V | 低电平 |
| 遮光 | 亮红灯 | 0FF | 悬空，漏电流≤2mA | ||
| NPN常开型 | 通光 | 亮绿灯 | 0FF | 悬空，漏电流≤2mA | |
| 遮光 | 亮红灯 | 0N | 输出电平≤1V | ||
| PNP常闭型 | 通光 | 亮绿灯 | ON | 输出电平≤24V | 高电平 |
| 遮光 | 亮红灯 | 0FF | 悬空，漏电流≤2mA | ||
| PNP常开型 | 通光 | 亮绿灯 | 0FF | 悬空，漏电流≤2mA | |
| 遮光 | 亮红灯 | 0N | 输出电平≤24V | ||
| 如需：双NPN常闭，双NPN常开，双PNP常闭，双PNP常开，继电器常开，继电器常闭等各种信号请咨询本公司 | |||||

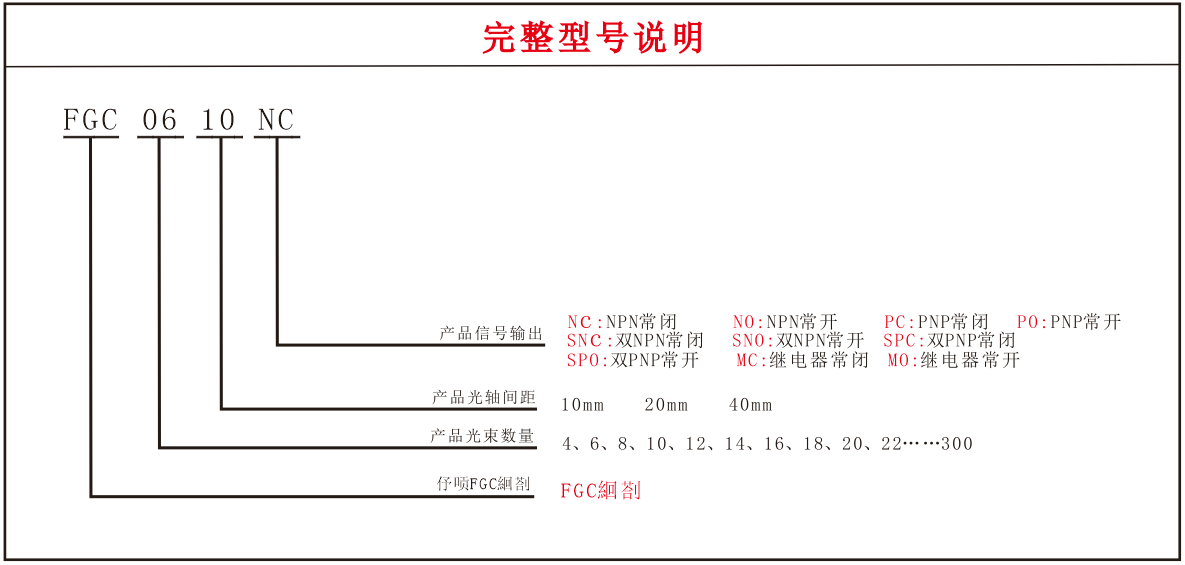

通用型安全光栅22mmx10mm
| 用途 | 间距系列 | |
|
到达危险源的距离较近时 检测体013mm(手指检测) |
|
10MM系列 |
|
到达危险源的距离较近时 检测体023mm(手掌检测) |
|
20MM系列 |
|
到达危险源的距离较近时 检测体043mm(手臂.脚、身体检测) |
|
40MM系列 |
| 光轴间距 | 10mm | 20mm | 40mm | ||||||
| 光轴数 | 型号 |
保护高度 (mm |
总高度 (mm) |
型号 |
保护高度 mm |
总高度 (mm) |
型号 |
保护高度 mm) |
总高度 (mm) |
| 4 | FG0-0810 | 70 | 107 | FG0-0620 | 100 | 147 | FG0-0440 | 120 | 172 |
| 6 | FG0-1010 | 90 | 127 | FG0-0820 | 140 | 187 | FG0-0640 | 200 | 252 |
| 8 | FG0-1210 | 110 | 147 | FG0-1020 | 180 | 227 | FG0-0840 | 280 | 332 |
| 10 | FG0-1410 | 130 | 167 | FG0-1220 | 220 | 267 | FG0-1040 | 360 | 412 |
| 12 | FG0-1610 | 150 | 187 | FG0-1420 | 260 | 307 | FG0-1240 | 440 | 492 |
| 14 | FG0-1810 | 170 | 207 | FG0-1620 | 300 | 347 | FG0-1440 | 520 | 572 |
| 16 | FG0-2010 | 190 | 227 | FG0-1820 | 340 | 387 | FG0-1640 | 600 | 652 |
| 18 | FG0-2210 | 210 | 247 | FG0-2020 | 380 | 427 | FG0-1840 | 580 | 732 |
| 20 | FG0-2410 | 230 | 267 | FG0-2220 | 420 | 467 | FG0-2040 | 760 | 812 |
| 22 | FG0-2610 | 250 | 287 | FG0-2420 | 460 | 507 | FG0-2240 | 840 | 892 |
| 24 | FG0-2810 | 270 | 307 | FG0-2620 | 500 | 547 | FG0-2440 | 920 | 972 |
| 26 | FG0-3010 | 290 | 327 | FG0-2820 | 540 | 507 | FG0-2540 | 1000 | 1052 |
| 28 | FG0-3210 | 310 | 347 | FG0-3020 | 580 | 647 | FG0-2840 | 1080 | 1132 |
| 30 | FG0-3410 | 330 | 367 | FG0-3220 | 620 | 687 | FG0-3040 | 1160 | 1212 |
| 32 | FG0-3610 | 350 | 387 | FG0-3420 | 660 | 727 | FG0-3240 | 1240 | 1292 |
| 34 | FG0-3810 | 370 | 407 | FG0-3620 | 700 | 767 | FG0-3440 | 1320 | 1372 |
| 36 | FG0-4010 | 390 | 427 | FG0-3820 | 740 | 807 | FG0-3640 | 1400 | 1452 |
| 38 | FG0-4210 | 410 | 447 | FG0-4020 | 780 | 847 | FG0-3840 | 1480 | 1532 |
| 40 | FG0-4410 | 430 | 467 | FG0-4220 | 820 | 887 | FG0-4040 | 1560 | 1612 |
| 42 | FG0-4610 | 450 | 487 | FG0-4420 | 860 | 927 | FG0-4240 | 1640 | 1692 |
| 44 | FG0-4810 | 470 | 507 | FG0-4620 | 900 | 967 | FG0-4440 | 1720 | 1772 |
| 46 | FG0-5010 | 490 | 527 | FG0-4820 | 940 | 1007 | FG0-4640 | 1800 | 1852 |
| 48 | FG0-5210 | 510 | 547 | FG0-6020 | 980 | 1047 | FG0-4840 | 1880 | 1932 |
| 50 | FG0-5410 | 530 | 567 | FG0-5220 | 1020 | 1087 | FG0-5040 | 1960 | 2012 |
| 52 | FG0-5610 | 550 | 587 | FG0-5420 | 1060 | 1127 | FG0-5240 | 2040 | 2092 |
| 54 | FG0-5810 | 570 | 507 | FG0-5620 | 1100 | 1167 | FG0-5440 | 2120 | 2172 |
| 56 | FG0-6010 | 590 | 527 | FGO-5820 | 1140 | 1207 | FGC-5640 | 2200 | 2252 |
| 58 | FG0-6210 | 610 | 647 | FG0-6020 | 1180 | 1247 | FG0-5840 | 2280 | 2332 |
| 60 | FG0-6410 | 630 | 667 | FG0-6220 | 1220 | 1287 | FG0-6040 | 2360 | 2412 |
| 62 | FG0-6610 | 650 | 687 | FG0-6420 | 1260 | 1327 | FG0-6240 | 2440 | 2492 |
| 64 | FGO-6810 | 670 | 707 | FG0-6620 | 1300 | 1367 | FG0-6440 | 2520 | 2572 |
| 66 | FG0-7010 | 690 | 727 | FG0-6820 | 1340 | 1407 | FG0-6640 | 2600 | 2652 |
| 68 | FG0-7210 | 710 | 747 | FG0-7020 | 1380 | 1447 | FG0-6840 | 2680 | 2732 |
| 70 | FG0-7410 | 730 | 767 | FGO-7220 | 1420 | 1487 | FG0-7040 | 2760 | 2812 |
| 72 | FG0-7610 | 750 | 787 | FG0-7420 | 1460 | 1527 | FG0-7240 | 2840 | 2892 |
|
注明：此型号产品光轴间距包括10mm#20m、40m 多种，选型表中未完全体现，如您的选择未在其中，可通过选型规则或联系我们 为您选型。 |
|||||||||
| 光轴间距 | 10mm | 20mm | 40mm |
| 光栅类型 | 殿鞋菖填寥凄冥桡 | ||
| 外壳尺寸 | 12mm×25mm | ||
| 产品颜色 | 鼠苎/随柝沃邵(镒苎) | ||
| 防护等级 | IP65/IP67 (可选) | ||
| 工作电压 | 10-30VDC | ||
| 响应时间 | ≤10Ms | ||
| 信号输出 | NPN/PNP/继电器(可选) | ||
| 同步类型 | 光同步/线同步(可选) | ||
| 保护高度 | 70mm-2994mm | ||
| 光轴数量 | 8-292束 | 6-148束 | 4-74束 |
| 对射距离 | 0.01-3米/0.01-5米 | ||
| 光幕形式 | 对射式 | ||
| 使用环境照明等级 | 白炽灯：3000Lux以下，阳光：20000Lux | ||
| 外形材质 | 铝合金/塑胶/五金 | ||
|
电路保护 |
电源反接保护/输出短路保护 | ||
| 工作环境温度 | -25℃~+70℃(无冻结) | ||
|
消耗功率 |
3-8W | ||
| 存储环境温度 | 20C.RH≤85% | ||
| 最大负载电流 | 200mA | ||
A: 代表外壳总长
B: 代表有效高度
C：代表光轴间距
D: 代表下盲区（包含端盖）
E：代表上盲区（包含端盖）
F: 代表安装孔径
表格如下：
| 光轴点数 | A(总长度） | B(有效长度） | C(光轴间距） | D(下盲区） | E（上盲区） | F(安装中心孔径） |
| N | B+D+E | N×10-10 | 10mm | 22mm | 15mm | A-10mm |
| N | B+D+E | N×20-20 | 20mm | 27mm | 20mm | A-10mm |
| N | B+D+E | N×40-40 | 40mm | 22mm | 30mm | A-10mm |
| 图片 | 品名 | 长度 | 数量 | 出厂设置 |
|
发射器信号电缆线 | 1.5米 | 1条 | 是 |
|
接射器信号电缆线 | 1.5米 | 1条 | 是 |
|
M4螺丝 | 4只 | 是 | |
|
说明书 | 1份 | 是 |
|
FGC侧面检测超薄系列 |
|
