▲适用于狭小的安装空间、小巧美观。
▲采用线同步与光同步两和类型，下单可选。
▲可提供手指、手掌、手臂等多种尺寸检测。
▲多种保护高度，多种输出信号方式可选。
▲具有超强的抗干扰能力,远距离5米。
▲可依据客户各种非标需求进行快速定制。
▲安全自检功能：不断进行电路自检，产品元器件故障自动检测确保不向控制设备发送错误信号。
▲数码显示，实时监测显示光栅情况。
▲采用软件程序烧录控制，比传统光栅响应速度快，每一个灯珠发光响应时间仅为: 0.2ms。
▲安装方便：可结合设备任意上下左右安装。
▲超小型设计：产品规格仅为：30mm*30mm。
▲产品全系列可以依据客户需求：可提供无盲区和有盲区产品，确保安全区域更安全。
▲非标定制：可以根据客户要求定制不同信号输出和非标定制要求，可以任意定制智能型光幕。
▲防短接电路纠错设计：全系列产品都可以防短接，错接保护(额定电压24V，不可接220V) ，确保客户意外操作错误。
线同步系统（推荐在小型设备上使用）
1.需装配同步线
2.抗干扰能力更加强

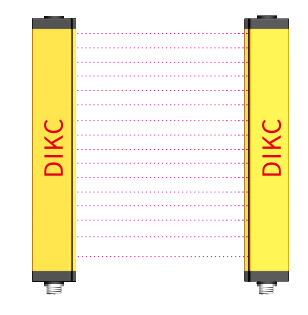

产品外观
通用型安全光栅30mmx30mm
| 用途 | 间距系列 | |
|
到达危险源的距离较近时 检测体X15mm(手指检测) |
|
10MM系列 |
|
到达危险源的距离较近时 检测体O25mm (手掌检测) |
|
20MM系列 |
|
到达危险源的距离较近时 检测体O35mm(手臂检测) |
|
30MM系列 |
|
到达危险源的距离较近时 检测体⊗45 mm(手臂.脚、身体检测) |
|
40MM系列 |

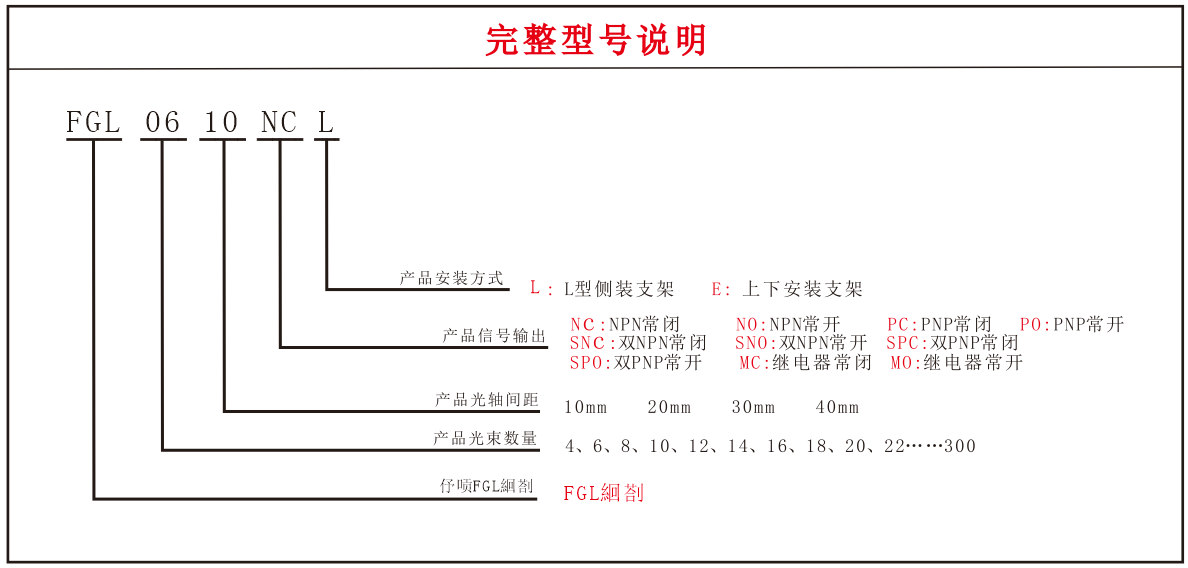

| 光轴间距 | 10mm | 20mm | 30mm | 40mm | ||||||||
| 光轴数 | 型号 |
保护高度 (mm) |
总高度 (mm) |
型号 |
保护高度 (mm) |
总高度 (mm) |
型号 |
保护高度 (mm) |
总高度 (mm) |
型号 |
保护高度 (mm) |
总高度 (mm) |
| 4 | FGL-0810 | 70 | 122 | FGL-0420 | 60 | 112 | FGL-0430 | 90 | 142 | FGL-0440 | 120 | 77 |
| 6 | FGL-1010 | 90 | 142 | FGL-0620 | 100 | 152 | FGL-0630 | 150 | 202 | FGL-0640 | 200 | 257 |
| 8 | FGL-1210 | 110 | 162 | FGL-0820 | 140 | 192 | FGL-0830 | 210 | 262 | FGL-0840 | 280 | 337 |
| 10 | FGL-1410 | 130 | 182 | FGL-1020 | 180 | 232 | FGL-1030 | 270 | 322 | FGL-1040 | 360 | 417 |
| 12 | FGL-1610 | 150 | 202 | FGL-1220 | 220 | 272 | FGL-1230 | 330 | 382 | FGL-1240 | 440 | 497 |
| 14 | FGL-1810 | 170 | 222 | FGL-1420 | 260 | 312 | FGL-1430 | 390 | 442 | FGL-1440 | 520 | 577 |
| 16 | FGL-2010 | 190 | 242 | FGL-1620 | 300 | 352 | FGL-1630 | 450 | 502 | FGL-1640 | 600 | 557 |
| 18 | FGL-2210 | 210 | 262 | FGL-1820 | 340 | 392 | FGL-1830 | 510 | 562 | FGL-1840 | 580 | 737 |
| 20 | FGL-2410 | 230 | 282 | FGL-2020 | 380 | 432 | FGL-2030 | 570 | 522 | FGL-2040 | 760 | 817 |
| 22 | FGL-2610 | 250 | 302 | FGL-2220 | 420 | 472 | FGL-2230 | 630 | 582 | FGL-2240 | 840 | 897 |
| 24 | FGL-2810 | 270 | 322 | FGL-2420 | 460 | 512 | FGL-2430 | 590 | 742 | FGL-2440 | 920 | 977 |
| 26 | FGL-3010 | 290 | 342 | FGL-2620 | 500 | 552 | FGL-2630 | 760 | 802 | FGL-2640 | 1000 | 1067 |
| 28 | FGL-3210 | 310 | 362 | FGL-2820 | 540 | 592 | FGL-2830 | 810 | 862 | FGL-2840 | 1080 | 1137 |
| 30 | FGL-3410 | 330 | 382 | FGL-3020 | 580 | 632 | FGL-3030 | 870 | 922 | FGL-3040 | 1160 | 1217 |
| 32 | FGL-3610 | 350 | 402 | FGL-3220 | 520 | 672 | FGL-3230 | 930 | 982 | FGL-3240 | 1240 | 1297 |
| 34 | FGL-3810 | 370 | 422 | FGL-3420 | 560 | 712 | FGL-3430 | 990 | 1042 | FGL-3440 | 1320 | 1357 |
| 36 | FGL-4010 | 390 | 442 | FGL-3620 | 700 | 752 | FGL-3630 | 1050 | 1102 | FGL-3540 | 1400 | 1437 |
| 38 | FGL-4210 | 410 | 462 | FGL-3820 | 740 | 792 | FGL-3830 | 1110 | 1162 | FGL-3840 | 1480 | 1517 |
| 40 | FGL-4410 | 430 | 482 | FGL-4020 | 780 | 832 | FGL-4030 | 1170 | 1222 | FGL-4040 | 1560 | 1597 |
| 42 | FGL-4610 | 450 | 502 | FGL-4220 | 820 | 872 | FGL-4230 | 1230 | 1282 | FGL-4240 | 1640 | 1677 |
| 44 | FGL-4810 | 470 | 522 | FGL-4420 | 860 | 912 | FGL-4430 | 1290 | 1342 | FGL-4440 | 1720 | 1757 |
| 46 | FGL-5010 | 490 | 542 | FGL-4620 | 900 | 952 | FGL-4630 | 1350 | 1402 | FGL-4640 | 1800 | 1837 |
| 48 | FGL-5210 | 510 | 562 | FGL-4820 | 940 | 992 | FGL-4830 | 1410 | 1462 | FGL-4840 | 1880 | 1917 |
| 50 | FGL-5410 | 530 | 582 | FGL-5020 | 980 | 1032 | FGL-5030 | 1470 | 1522 | FGL-5040 | 1960 | 1997 |
| 52 | FGL-5610 | 550 | 502 | FGL-5220 | 1020 | 1072 | FGL-5230 | 1530 | 1582 | FGL-5240 | 2040 | 2077 |
| 54 | FGL-5810 | 570 | 522 | FGL-5420 | 1060 | 1112 | FGL-5430 | 1590 | 1642 | FGL-5440 | 2120 | 2157 |
| 56 | FGL-6010 | 590 | 542 | FGL-6620 | 1100 | 1152 | FGL-5630 | 1660 | 1702 | FGL-6640 | 2200 | 2237 |
| 58 | FGL-6210 | 610 | 562 | FGL-5820 | 1140 | 1192 | FGL-5830 | 1710 | 1762 | FGL-5840 | 2280 | 2317 |
| 60 | FGL-6410 | 630 | 582 | FGL-6020 | 1180 | 1232 | FGL-6030 | 1770 | 1822 | FGL-6040 | 2360 | 2397 |
| 62 | FGL-6610 | 550 | 702 | FGL-6220 | 1220 | 1272 | FGL-6230 | 1830 | 1882 | FGL-6240 | 2440 | 2477 |
| 64 | FGL-6810 | 670 | 722 | FGL-6420 | 1260 | 1312 | FGL-6430 | 1890 | 1942 | FGL-6440 | 2520 | 2557 |
| 56 | FGL-7010 | 690 | 742 | FGL-6620 | 1300 | 1352 | FGL-6630 | 1950 | 2002 | FGL-6640 | 2600 | 2637 |
| 68 | FGL-7210 | 710 | 762 | FGL-6820 | 1340 | 1392 | FGL-6830 | 2010 | 2062 | FGL-6840 | 2680 | 2717 |
| 70 | FGL-7410 | 730 | 782 | FGL-7020 | 1380 | 1432 | FGL-7030 | 2070 | 2122 | FGL-7040 | 2760 | 2797 |
| 72 | FGL-7610 | 750 | 802 | FGL-7220 | 1420 | 1472 | FGL-7230 | 2130 | 2182 | FGL-7240 | 2840 | 2877 |
|
注明：此型号产品光轴间距包括10mm+20mm、30m#40mm 多种，选型表中未完全体现，如您的选择未在其中，可通过选型规则或联系 我们为您选型。(以上尺寸不包含航空插头33mm) |
||||||||||||
| 光轴间距 | 10mm | 20mm | 30mm | 40mm |
| 光栅类型 | 通用型安全光栅 | |||
| 外壳尺寸 | 30mm×30mm | |||
| 产品颜色 | 黄色/阳极氧化(银色)(可选) | |||
| 防护等级 | IP65/IP67 (可选) | |||
| 工作电压 | 10-30VDC | |||
| 响应时间 | ≤10Ms | |||
| 信号输出 | NPN/PNP/继电器(可选) | |||
| 同步类型 | 光同步/线同步(可选) | |||
| 保护高度 | 70mm-2994mm | |||
| 光轴数量 | 8-292束 |
6-148束 |
4-98束 |
4-74束 |
| 对射距离 | 0.01-3米/0.01-5米 | |||
| 光幕形式 | 对射式 | |||
| 使用环境照明等级 | 白炽灯：3000Lux以下，阳光：20000Lux | |||
| 外形材质 | 铝合金/塑胶/五金 | |||
| 电路保护 | 电源反接保护/输出短路保护 | |||
| 工作环境温度 | -25℃~+70℃(无冻结) | |||
| 消耗功率 | 3-8W | |||
| 存储环境温度 | 20C.RH≤85% | |||
| 最大负载电流 | 200mA | |||

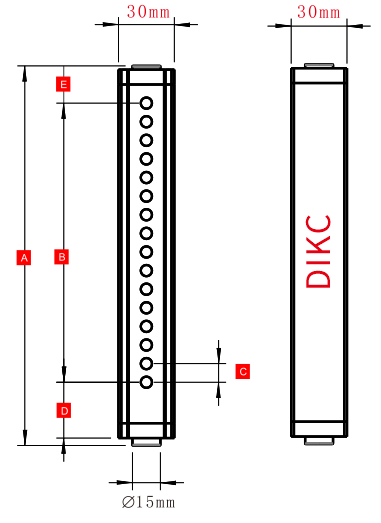

外形尺寸图
主体30mmX30mm（A/C/D/F系列）
N:代表点数
A:代表外壳总长
B:代表有效高度
C:代表光轴间距
D:代表下盲区（包含端盖)
E:代表上盲区（包含端盖）
表格如下：
| 光轴点数 | A(总长度） | B(有效长度） | C(光轴间距） | D(下盲区） | E（上盲区） |
| N | B+D+E | N×10-10 | 10mm | 37mm | 15mm |
| N | B+D+E | N×20-20 | 20mm | 32mm | 20mm |
| N | B+D+E | N×30-30 | 30mm | 27mm | 25mm |
| N | B+D+E | N×40-40 | 40mm | 27mm | 30mm |
| 图片 | 品名 | 长度 | 数量 | 出厂设置 |
|
发射器信号电缆线 | 2.5米 | 1条 | 是 |
|
接射器信号电缆线 | 3.5米 | 1条 | 是 |
|
上下支架(侧装支加架)可选 | 4只 | 是 | |
 |
T型螺母 | 12只 | 是 | |
|
M6螺丝 | 8只 | 是 | |
|
说明书 | 1份 | 是 |
|
