光栅
FGLR压力机专用型系列
  • FGLR压力机专用型系列
  • FGLR压力机专用型系列

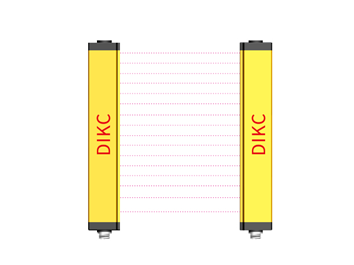

FGLR压力机专用型系列

▲具有超强的抗干扰能力。

▲多种保护高度，多种输出信号方式可选。

▲可适用于超大型设备，远可达25米对射。

热线电话：13028835088

在线留言

产品特点
▲尺寸精巧且坚固耐用

在保证坚固性的同时，与传统的加固型相比较面积缩小10%机身变得更为纤细。

虽然机身精巧,但采用薄部分3mm的坚固设计，可确保在同级比较高的耐冲击力。

▲嵌入式软件设计，确保功能稳定。

▲安全自检功能:不断进行电路自检，产品元器件故障自动检测确保不向控制设备发送错误信号。

▲数码显示，实时监测显示光栅情况。

▲采用软件程序烧录控制，比传统光栅响应速度快，每一个灯珠发光响应时间仅为: 0.2ms。

▲安装方便:可结合设备任意上下左右安装。

▲产品全系列可以依据客户需求: 可提供无盲区和有盲区产品，确保安全区域更安全。

▲非标定制:可以根据客户要求定制不同信号输出和非标定制要求，可以任意定制智能型光幕。

▲防短接电路纠错设计:全系列产品都可以防短接，错接保护，确保客户意外操作错误。

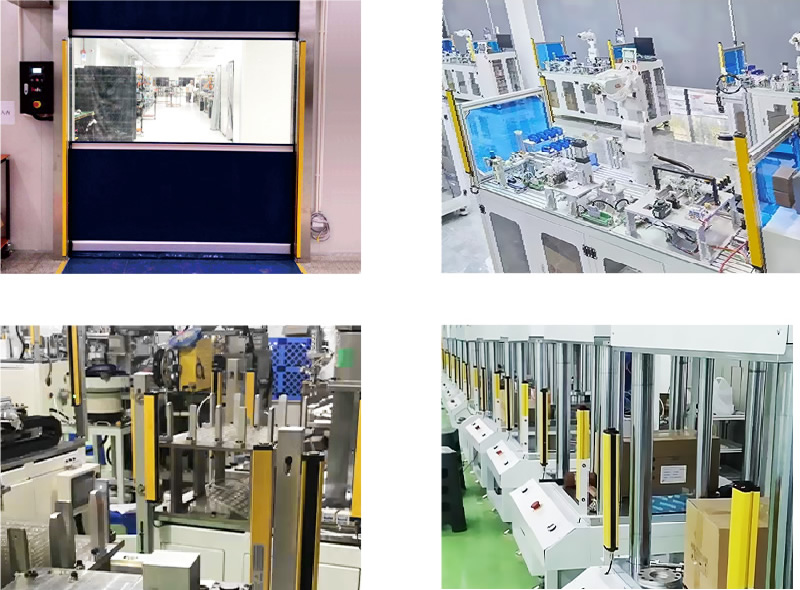

应用实例

安全光栅型号组成说明

FGLR压力机专用选型表
光轴间距 10mm 20mm 30mm 40mm
光轴数 型号 保护高度
mm 		总高度
(mm) 		型号 保护高度
mm 		总高度
mm) 		型号 保护高度
mm 		总高度
(mm) 		型号 保护高度
  (mm 		总高度
(mm
  4  FGLR-0810 70  122  FGLR-0420 60  112  FGLR-0430 90  42  FGLR-0440  120  177
  6  FGLR-1010 90  142  FGLR-0620 100  152  FGLR-0630 150  202  FGLR-0640  200  257
  8  FGLR-1210 10  162  FGLR-0820 140  192  FGLR-0830 210  262  FGLR-0840  280  337
  10  FGLR-1410 30  182  FGLR-1020 80  232  FGLR-1030 270  322  FGLR-1040  360  417
  12  FGLR-1610 50  202  FGLR-1220 220  272  FGLR-1230 330  382  FGLR-1240  440  497
  14  FGLR-1810 70  222  FGLR-1420 260  312  FGLR-1430 390  442  FGLR-1440  520  577
  16  FGLR-2010 90  242  FGLR-1620 300  362  FGLR-1630 450  502  FGLR-1640  600  657
  18  FGLR-2210 210  262  FGLR-1820 340  392  FGLR-1830 510  562  FGLR-1840  680  737
  20  FGLR-2410 230  282  FGLR-2020 380  432  FGLR-2030 570  522  FGLR-2040  760  817
  22  FGLR-2610 250  302  FGLR-2220 420  472  FGLR-2230 530  582  FGLR-2240  840  897
  24  FGLR-2810 270  322  FGLR-2420 460  512  FGLR-2430 590  742  FGLR-2440  920  977
  26  FGLR-3010 290  342  FGLR-2520 500  552  FGLR-2530 750  802  FGLR-2640  1000  1057
  28  FGLR-3210 310  362  FGLR-2820 540  592  FGLR-2830 810  862  FGLR-2840  1080  1137
  30  FGLR-3410 330  382  FGLR-3020 580  632  FGLR-3030 870  922  FGLR-3040  1160  1217
  32  FGLR-3610 350  402  FGLR-3220 620  672  FGLR-3230 930  982  FGLR-3240  1240  1297
  34  FGLR-3810 370  422  FGLR-3420 660  712  FGLR-3430 990  1042  FGLR-3440  1320  1357
  36  FGLR-4010 390  442  FGLR-3620 700  752  FGLR-3630 1050  1102  FGLR-3640  1400  1437
  38  FGLR-4210 410  462  FGLR-3820 740  792  FGLR-3830 1110  1162  FGLR-3840  1480  1517
  40  FGLR-4410 430  482  FGLR-4020 780  832  FGLR-4030 1170  1222  FGLR-4040  1560  1597
  42  FGLR-4610 450  502  FGLR-4220 820  872  FGLR-4230 1230  1282  FGLR-4240  1640  1677
  44  FGLR-4810 470  522  FGLR-4420 860  912  FGLR-4430 1290  1342  FGLR-4440  720  1757
  46  FGLR-5010 490  542  FGLR-4620 900  952  FGLR-4630 1350  1402  FGLR-4640  800  1837
  48  FGLR-5210 510  562  FGLR-4820 940  992  FGLR-4830 1410  1462  FGLR-4840  880  1917
  50  FGLR-5410 530  582  FGLR-5020 980  1032  FGLR-5030 1470  1522  FGLR-5040  1960  1997
  52  FGLR-5610 550  602  FGLR-5220 1020  1072  FGLR-5230 1530  1582  FGLR-5240  2040  2077
  54  FGLR-5810 570  522  FGLR-5420 1060  112  FGLR-5430 1590  1642  FGLR-5440  2120  2157
  56  FGLR-6010 590  542  FGLR-5620 1100  1152  FGLR-5630 1650  1702  FGLR-5640  2200  2237
  58  FGLR-6210 510  562  FGLR-5820 1140  1192  FGLR-5830 1710  1762  FGLR-5840  2280  2317
  60  FGLR-6410 630  582  FGLR-6020 1180  1232  FGLR-6030 1770  1822  FGLR-6040  2360  2397
  62  FGLR-6610 660  702  FGLR-6220 1220  1272  FGLR-6230 1830  1882  FGLR-6240  2440  2477
  64  FGLR-5810 670  722  FGLR-6420 1260  1312  FGLR-6430 1890  1942  FGLR-6440  2520  2557
  66  FGLR-7010 690  742  FGLR-6620 1300  1352  FGLR-6630 1950  2002  FGLR-6640  2600  2637
  68  FGLR-7210 710  762  FGLR-6820 1340  392  FGLR-6830 2010  2062  FGLR-6840  2680  2717
  70  FGLR-7410 730  782  FGLR-7020 1380  1432  FGLR-7030 2070  2122  FGLR-7040  2760  2797
  72  FGLR-7610 750  802  FGLR-7220 1420  1472  FGLR-7230 2130  2182  FGLR-7240  2840  2877
注明：此型号产品光轴间距包括10mm#20m、30mm+40mm     多种，选型表中未完全体现，如您的选择未在其中，可通过选型规则或联系
    我们为您选型。


通用规格参数

光轴间距 10mm 20mm 30mm 40mm
光栅类型 压力机专用型安全光栅
外壳尺寸 35mm×40mm
产品颜色 黄色/阳极氧化(银色)  (可选)
防护等级 IP65/IP67  (可选)
工作电压 220VAC
响应时间 ≤10Ms
信号输出 继电器常开+常闭
同步类型 线同步
保护高度 70mm-2994mm
光轴数量 8-292束 6-148束 4-98束 4-74束
对射距离 0.01-3米/0.01-5米/0.01-10米/0.01-20米
光幕形式 对射式
使用环境照明等级 白炽灯：3000Lux以下，阳光：20000Lux
外形材质 铝合金/塑胶/五金
电路保护 电源反接保护/输出短路保护
工作环境温度 -25℃~+70℃(无冻结)
消耗功率 3-8W
存储环境温度
20C.RH≤85%
最大负载电流 200mA

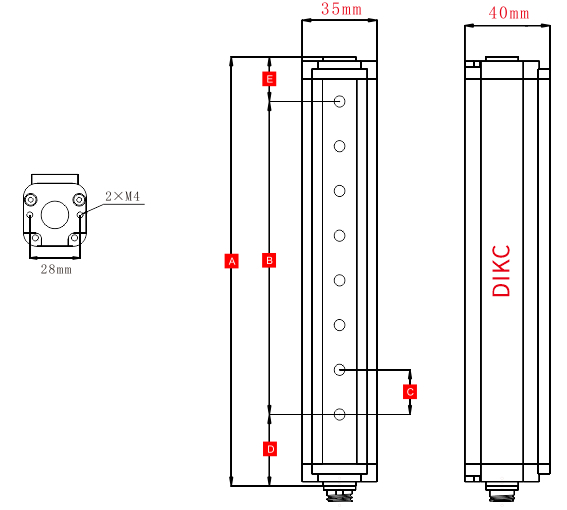

外形尺寸图
主体35mm×40mm
N:代表点数

A:代表外壳总长

B：代表有效高度

C:代表光轴间距

D:代表下盲区（包含端盖）

E:代表上盲区（包含端盖）


表格如下：

光轴点数 A(总长度） B(有效长度） C(光轴间距） D(下盲区） E（上盲区）
N B+D+E N×10-10 10mm 37mm 15mm
N B+D+E N×20-20 20mm 32mm 20mm
N B+D+E N×30-30 30mm 27mm 25mm
N B+D+E N×40-40 40mm 27mm 30mm
出厂标配
图片 品名 长度 数量 出厂设置
1.jpg 发射器信号电缆线 2.5米 1条 是
2.jpg 接射器信号电缆线 3.5米 1条 是
3.jpg 外置控制器 1个 按照型号匹配
4.jpg 内置控制器 1个 按照型号匹配
5.jpg 钢管支架 1套 是
6.jpg 说明书 1份 是
