▲感测头细小程度达到2.8mm；

▲不受安装位置和安装空间限制；

▲检测距离是传统型接近传感器的两倍以上，大检测距离可达7mm。

应用示例

检测齿轮的转速


检测小型金属方块

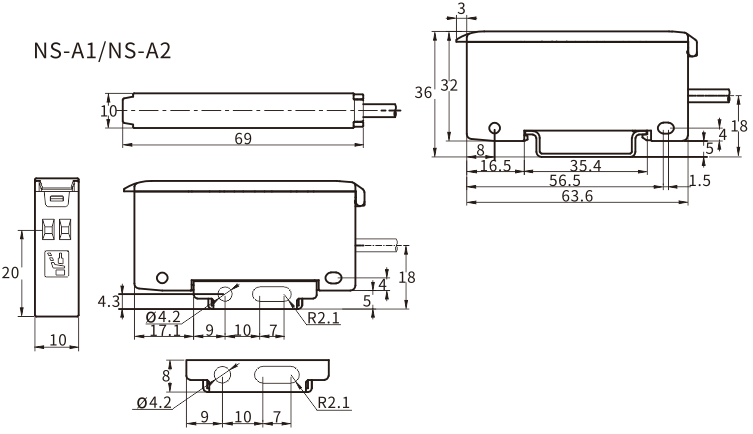

部件名称


使用指南

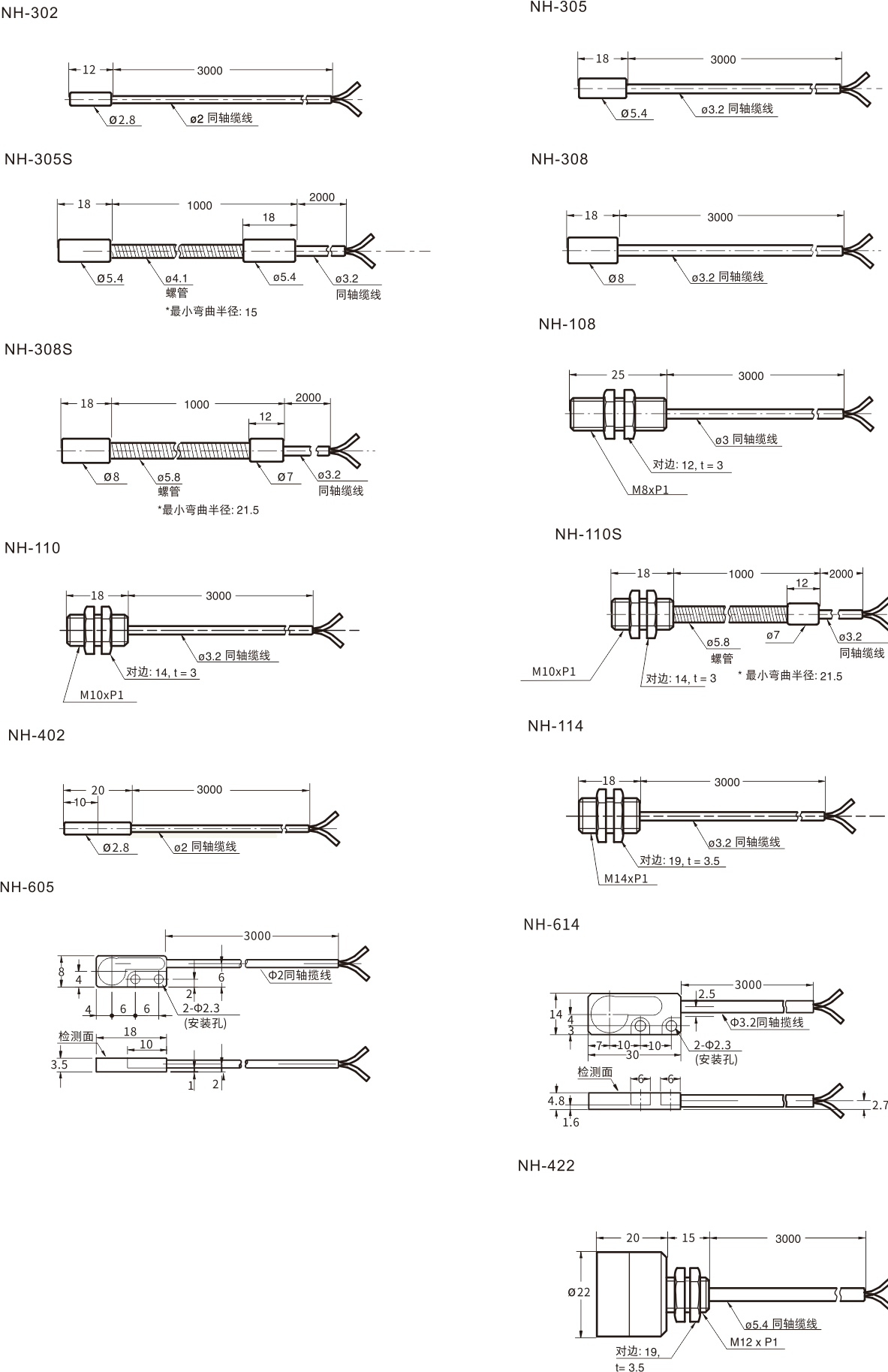

圆柱型

在距离感测头尖端5mm或以上的位置时用螺丝固定感测头(锁紧力矩:大2N·m)。

GX-402请在远离尖端15mm以下的金属部位上紧固。

螺纹型

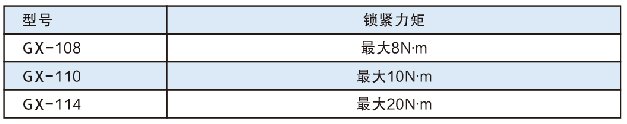

安装螺纹型感测头时，不要用比下表所示大的力矩锁紧。

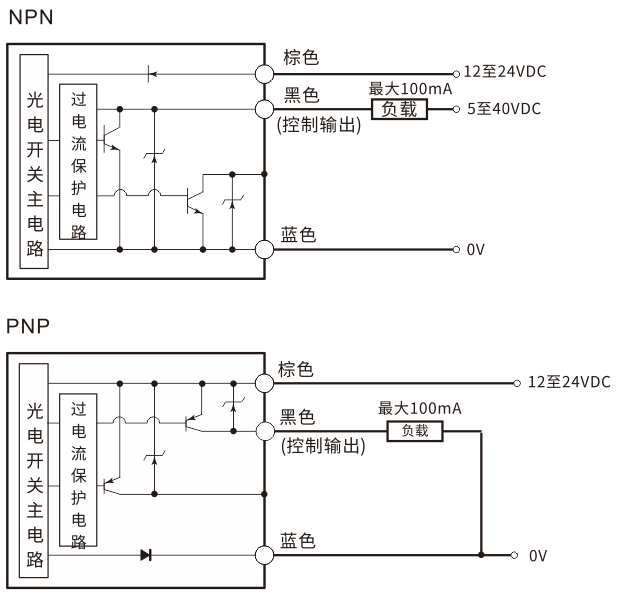

接线

用一条高频同轴线连接感测头与放大器。延伸长度限制在10m(对于GX-302与GX-402为5m)以内。

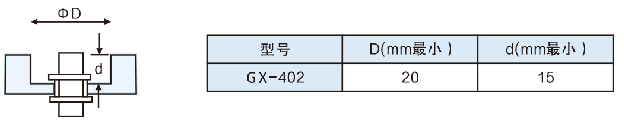

环境金属
埋入型传感器可以直接安装在金属基座内，而非埋入型传感器则必须按下表指示安装，以减少金属环境所造成的干扰。


干扰

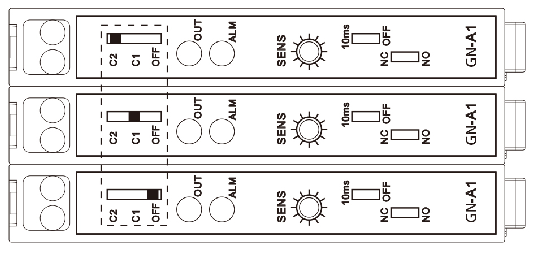

(1)防干扰运行模式开关设定

相邻两个GN-A1的防于扰运行模式开关不要设置在相同模式，

如下图所示:

(2)感测头

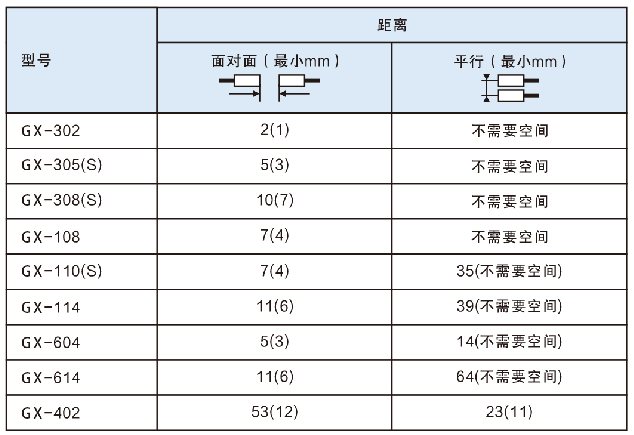

当将两个或以上的同型号传感器面对面或并列安装时，应将它们依下表所列距离隔离以避免干扰。

注:

上表所示数据是把调节器调到稳定检测位置时的数据。括号内的

值是选用防干扰转换器与感测头并列时的数据。

感测头的连接

1.改造传感器线的前端。并确认埋入线和线芯被分别地捻紧。
*当被覆剥离时，埋入线是包裹在线芯部，在改造传感器线之前，先将埋入线和线芯分离。

2.逆时针方向旋松接线板的紧固螺丝。

3.径直将传感器插入放大器的插入接口，并确认埋入线和线芯被插入了正确的接口，以及传感器线没有被绞起。

4.顺时针方向锁紧接线板的紧固螺丝，紧固扭矩不得超过0.15N·m。

5.启动放大器并确认未连接警报输出处于OFF状态。如果指示灯ON，必须返回第1步骤重复操作。

调整

NEAR-ON及NEAR-OFF模式均可应用

NEAR-ON模式采用了常开型继电器，它在检测到目标物时关闭。NEAR-OFF模式采用了常闭型继电器，它在检测到目标物时开启。

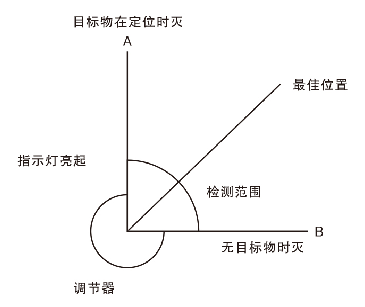

NEAR-ON操作

1.目标物在定位时，顺时针方向旋转调节器并找出输出指示灯刚亮起的A点。( 若输出指示灯已亮，则逆时针方向旋转调节器 )。

2.移开目标物，再次顺时针方向旋转调节器并找到输出指示灯亮起的B点。

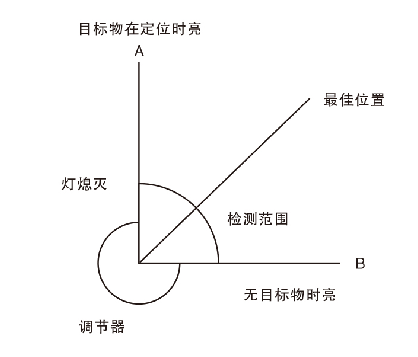

NEAR-OFF操作

1.目标物在定位时，顺时针方向旋转调节器并找出输出指示灯熄灭的A点。(若输出指示灯已经熄灭，则逆时针方向旋转调节器)。

2.移开目标物，再次顺时针方向旋转调节器并找到输出指示灯熄灭的B点。

3.把调节器设定在A点到B点的中间位置。当输出指示灯亮时输出
