▲过载保护，当负载不稳定或出问题导致电流变大时就自动保护
▲反极性保护，产品电源线正负极搓揉不会烧坏产品
▲外壳材质采用工业PBT,耐酸碱
▲采用PVC复合耐油线材，适应更加恶劣工业环境
▲极性保护，负载短路保护，保障产品的高可靠性
▲内部元件采用进口器件
▲真空注胶工艺，更适应恶劣环境。
▲过载保护，当负载不稳定或出问题导致电流变大时就自动保护
▲反极性保护，产品电源线正负极搓揉不会烧坏产品
▲外壳材质采用工业PBT,耐酸碱
▲采用PVC复合耐油线材，适应更加恶劣工业环境
▲极性保护，负载短路保护，保障产品的高可靠性
▲内部元件采用进口器件
▲真空注胶工艺，更适应恶劣环境。
| 外观 |
|
|
|
|
|
|
|
| 内孔尺寸 | 6mm | 8mm | 10mm | 12mm | 15mm | 21mm | |
| 最小检测物体 | 0.4mm±1% | ||||||
| 检测物体 | 磁性金属(非磁性金属检测距离减少) | ||||||
| 应答频率 | 1KHZ | ||||||
| 外壳材质 | ABS阻燃材料 | ||||||
| 指示灯 | 动作指示灯橙(红)色 | ||||||
| 工作电压 | 10-30VDC | ||||||
| 控制输出 | 开关容量0-100mA | ||||||
| 残留电压3V以下(负载电流100mA,导线长2m时) | |||||||
| 耐电压 | AC1000V 50/60HZ 1min充电部与外壳间 | ||||||
| 绝缘阻抗 | 50MQ以上DC500兆欧表充电部与外壳间 | ||||||
| 漏电流 | <0.8mA | ||||||
| 电压降 | <1.5V | ||||||
| 响应时间 | <1ms | ||||||
| 开关迟滞 | <15%(Sr) | ||||||
| 重复精度 | <5.0%(Sr) | ||||||
| 防护等级 | IP67 | ||||||
| 工作环境温度 | -25℃-+70℃ | ||||||
| 温度漂移 | <10%(Sr) | ||||||
| 短路/过载电流保护 | YES/180mA | ||||||
| EMC | RFI>3V/M/EFT>1KV/ESD>4KV(contact) | ||||||
| 振动/冲击 | IEC 60947-5-2,Part7.4.1/IEC60947-5-2,Part7.4.2 | ||||||
| 连接方式 | 导线引出型(标准线长2m),特殊(可定制PUR)拖链电缆线 | ||||||

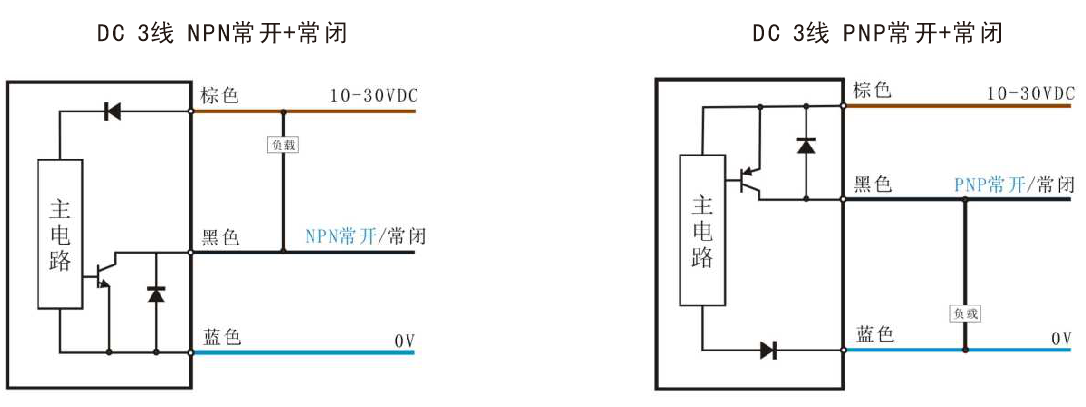

| 型号 | NPN输出 | PSNA-06H | PSNA-08H | PSNA-10H | PSNA-12H | PSNA-15H(19H) | PSNA-21H |
| PNP输出 | PSNA-06HP | PSNA-08HP | PSNA-10HP | PSNA-12HP | PSNA-15HP(19HP) | PSNA-21HP | |
备注：

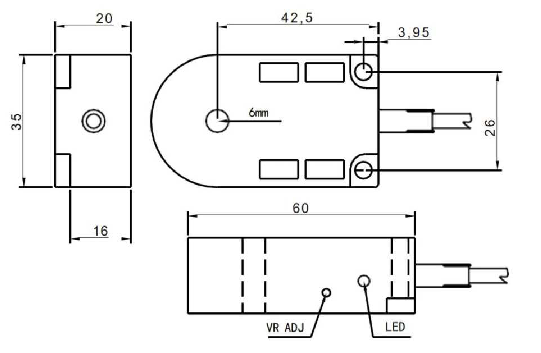

此尺寸图适合以上6款环形接近开关，不同的地方只是孔径大小不一样，其他外观尺寸都是相同的。
|
DIKC环形接近传感器 PSNA系列 |
|
