FP-15 C 030 R-深圳市德克传感智造有限公司

首页 > 产品中心 > 压力传感器

产品类别 >

压力传感器

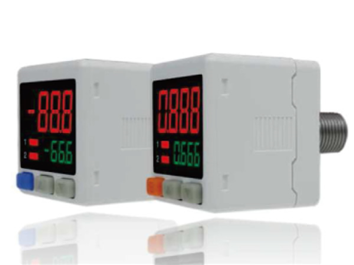

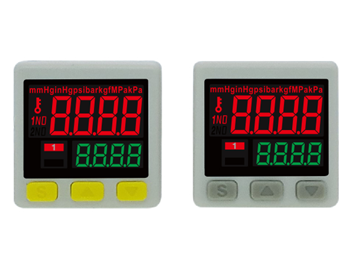

FP-15 C 030 R

产品优势

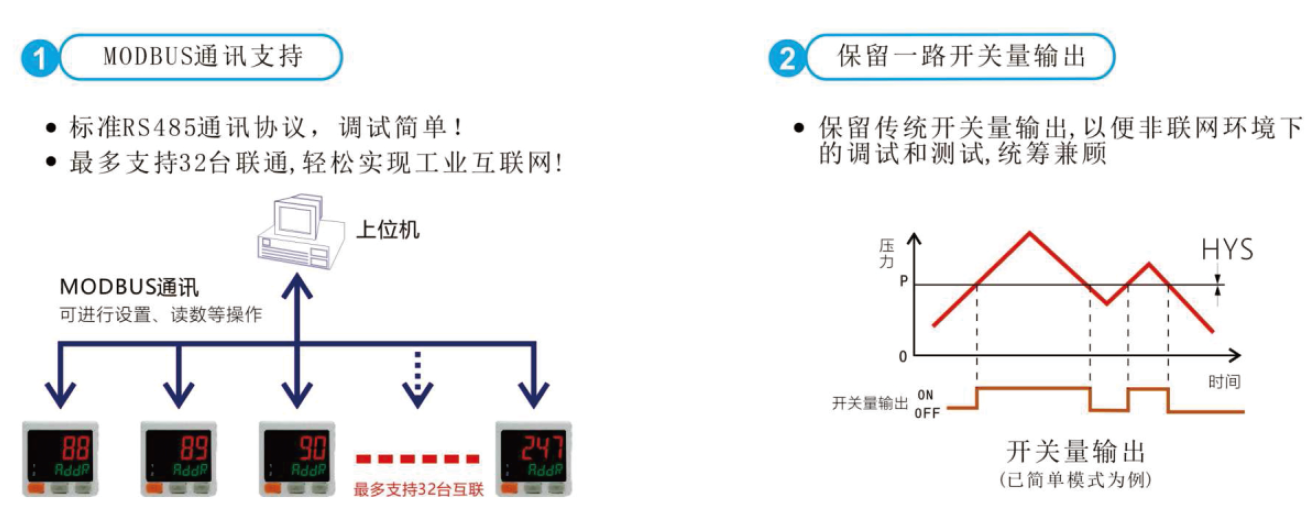

★支持MODBUS标准协议

★保留1路传统开关量输出

★“工业4.0”、智能制造首选

★支持远程读数和设置操作

★实时监控，快速设置

热线电话：13028835088

在线留言

概述
种类
技术参数

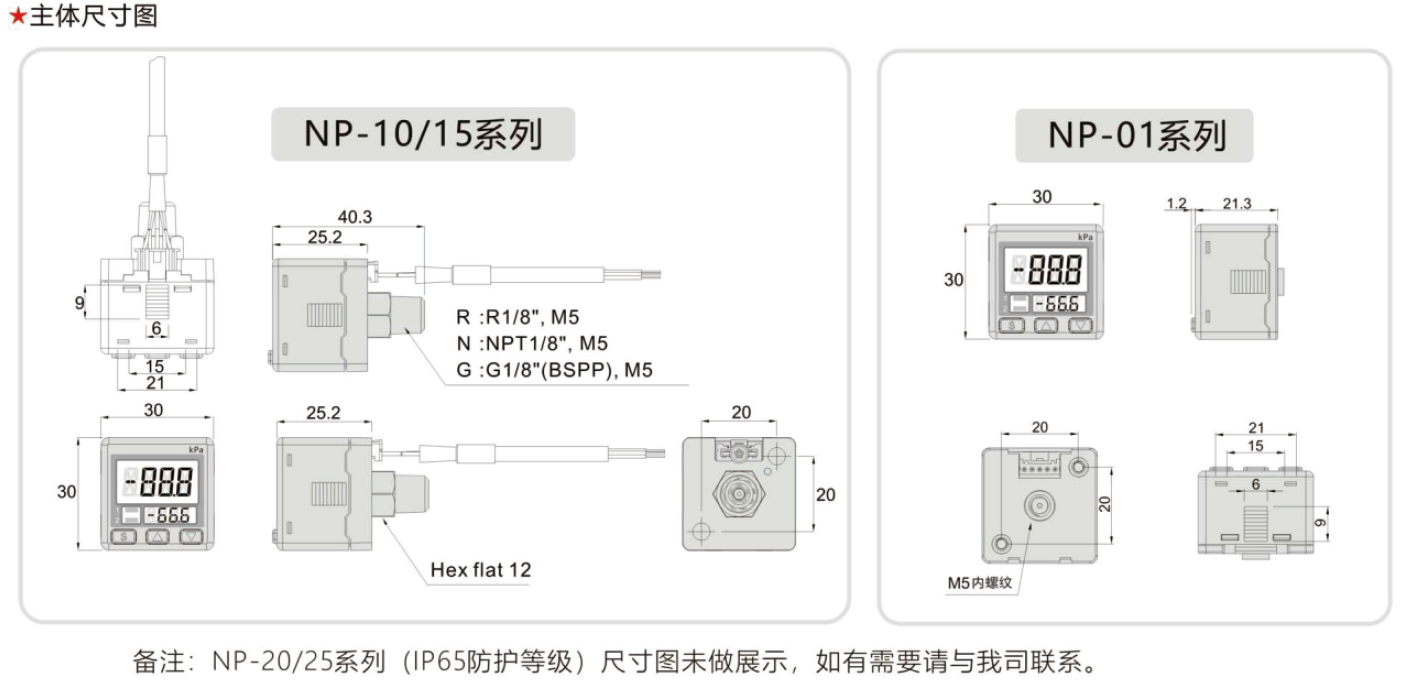

尺寸图

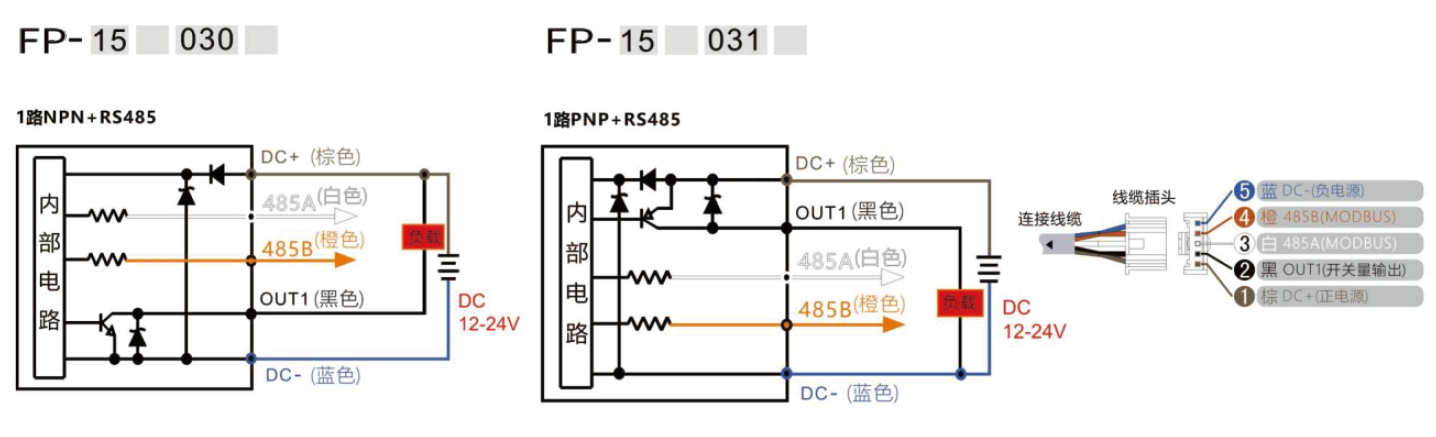

接线图
配件
下载

产品亮点展示

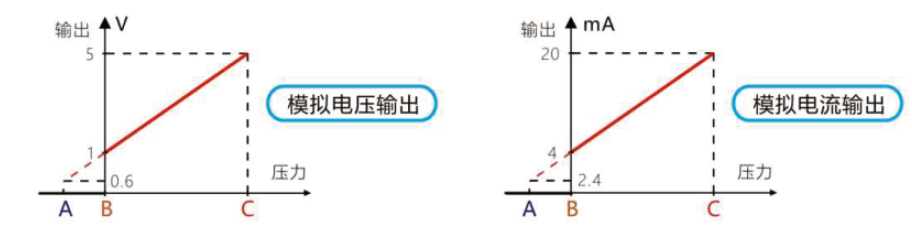

模拟量输出模式

气压范围	额定压力范围	A	B	C
高压	-0.1~1.0MPa	-0.1MPa	0MPa	1.0MPa
低压	-101.3kPa~101.3kPa		-101.3kPa	101.3kPa

①	产品系列	15:通讯系列 25:高防护通讯系列(IP65)
②	气压输入范围	C:-101.3~101.3KPa(低压型) P:-0.101~1.000KPa(高压型)
③	信号输出类型	030:1路NPN输出+1组RS485 031:1路PNP输出+1组RS485
④	气压接口类型	R:外R1/8,内M5 G:外G1/8,内M5 N:外NPT1/8,内M5

选配件型号（单独选配）

1:L型金属安装支架: XP-BT-01

2:Z型金属安装支架：XP-BT-02

3:面板安装支架：XP-PA-01

型号		FP-01P(高压型)	FP-01C(低压型)	FP-10/20P(高压型)	FP-10/20C(低压型)	FP-15/25P(高压型)	FP-15/25C(低压型)
额定压力范围		-0.101~1.000MPa	-101.3~101.3kPa	-0.101~1.000MPa	-101.3~101.3kPa	-0.101~1.000MPa	-101.3~101.3kPa
设定压力范围		-0.100~1.000MPa	-101.0~101.0kPa	-0.100~1.000MPa	-101.0~101.0kPa	-0.100~1.000MRa	-101.0~101.0kPa
最大耐压力		1.5MPa	500kPa	1.5MPa	500kPa	1.5MPa	500kPa
适用气体		非腐蚀性气体，不可燃性气体，符合ISO8573-1:2010[7:4:4]
电源电压		12~24V Dc±10%
消耗电流		45mA以下(无负载)
不同压力单位下的显示分辨率	kPa	一	0.1	一	0.1	一	0.1
	Mpa	0.001	-	0.001	一	0.001	-
	kgf/cm	0.01	0.001	0.01	0.001	0.01	0.001
	bar	0.01	0.001	0.01	0.001	0.01	0.001
	psi	0.1	0.01	0.1	0.01	0.1	0.01
	mmHg	一	0.1	一	0.1	一	0.1
	inchHg	一	1	一	1	一	1
比较输出[注]*1		NPN集电极开路输出 PNP集电极开路输出最大负载电流：100mA 最大负载电流：100mA 最大供应电压：30V DC 最大供应电压：24V DC 内部压降：1.5V以下内部压降：1.5V以下
电压型模拟量输出[注]*1		输出电压：1~5V±2.5%F.S. 线性：±1%F.S. 输出阻抗：约1KQ		输出电压：1~5V±2.5%F.S. 线性：±1%F.S. 输出阻抗：约1KQ		无
电流型模拟量输出[注]*1		无		辅出电流：4~20mA±2.5%F.S 线性：±1%F.S 负载电阻：最小500 最大3000812V;6000024V		无
MODBUS功能[注]*2		无				有
显示精度		±1%F.S. ±1digits(使用温度25±10℃)
重复精度		±0.2%F.S. ±2digits
反应时间		2.0ms,50ms,100ms, 250ms,500ms,2000ms 可选[注]*4		1ms,2.0ms,50ms,100ms, 250ms,500ms,2000ms 可选[注]*3		2.0ms,50ms,100ms, 250ms,500ms,2000ms 可选[注]*4
显示		3色(红，橙，黄绿)显示(取样率：4次/秒)
温度特性		1%F.S.以内，比较参考温度25℃(0~50℃使用范围内)
使用环境		0~50℃(不结露，不结冰);35~85%RH(无水露
保存环境		-10~50℃(不结露，不结冰);35~85%RH(无水露
防护等级		Ip40/IP65*(NP-20及NP-25系列支持IP65等级)
接管口径		外螺纹：R1/8(亚洲标准，即PT1/8),G1/8(欧洲标准),NPT1/8(北美标准)内螺纹：M5
重量		约70g(含电源线缆)		约85g(含电源线缆)
附件		带端子电源线缆1条，说明书1份
